B1505A 功率器件分析仪/曲线追踪仪
Agilent B1505A 功率器件分析仪/曲线追踪仪是唯一能够对 sub-pA 电平至 10 kV 和 1500 A 的高功率器件进行表征的综合解决方案。这些功能能够对最新的器件（例如 IGBT）和材料（例如 GaN 和 SiC）进行测量。B1505A 支持各种模块：高电压 SMU（HVSMU）、强电流 SMU（HCSMU）、超强电流（UHC）模块、超高电压（UHV）模块和高电压中等电流（HVMC）模块。B1505A 还支持：高功率 SMU（1 A/200 V）、中等功率 SMU（100 mA/100 V）、中等电流 SMU（1 A/30V 脉冲，100 mA/30V 直流）和多频电容测量单元（1 kHz – 5 MHz）。B1505A 的 10 插槽模块化主机支持您对其进行配置，以满足您的测量需求。
- 产品介绍
- 参数型号
描述
Agilent B1505A 功率器件分析仪/曲线追踪仪是唯一能够对 sub-pA 电平至 10 kV 和 1500 A 的高功率器件进行表征的综合解决方案。这些功能能够对最新的器件（例如 IGBT）和材料（例如 GaN 和 SiC）进行测量。B1505A 支持各种模块：高电压 SMU（HVSMU）、强电流 SMU（HCSMU）、超强电流（UHC）模块、超高电压（UHV）模块和高电压中等电流（HVMC）模块。B1505A 还支持：高功率 SMU（1 A/200 V）、中等功率 SMU（100 mA/100 V）、中等电流 SMU（1 A/30V 脉冲，100 mA/30V 直流）和多频电容测量单元（1 kHz – 5 MHz）。B1505A 的 10 插槽模块化主机支持您对其进行配置，以满足您的测量需求。

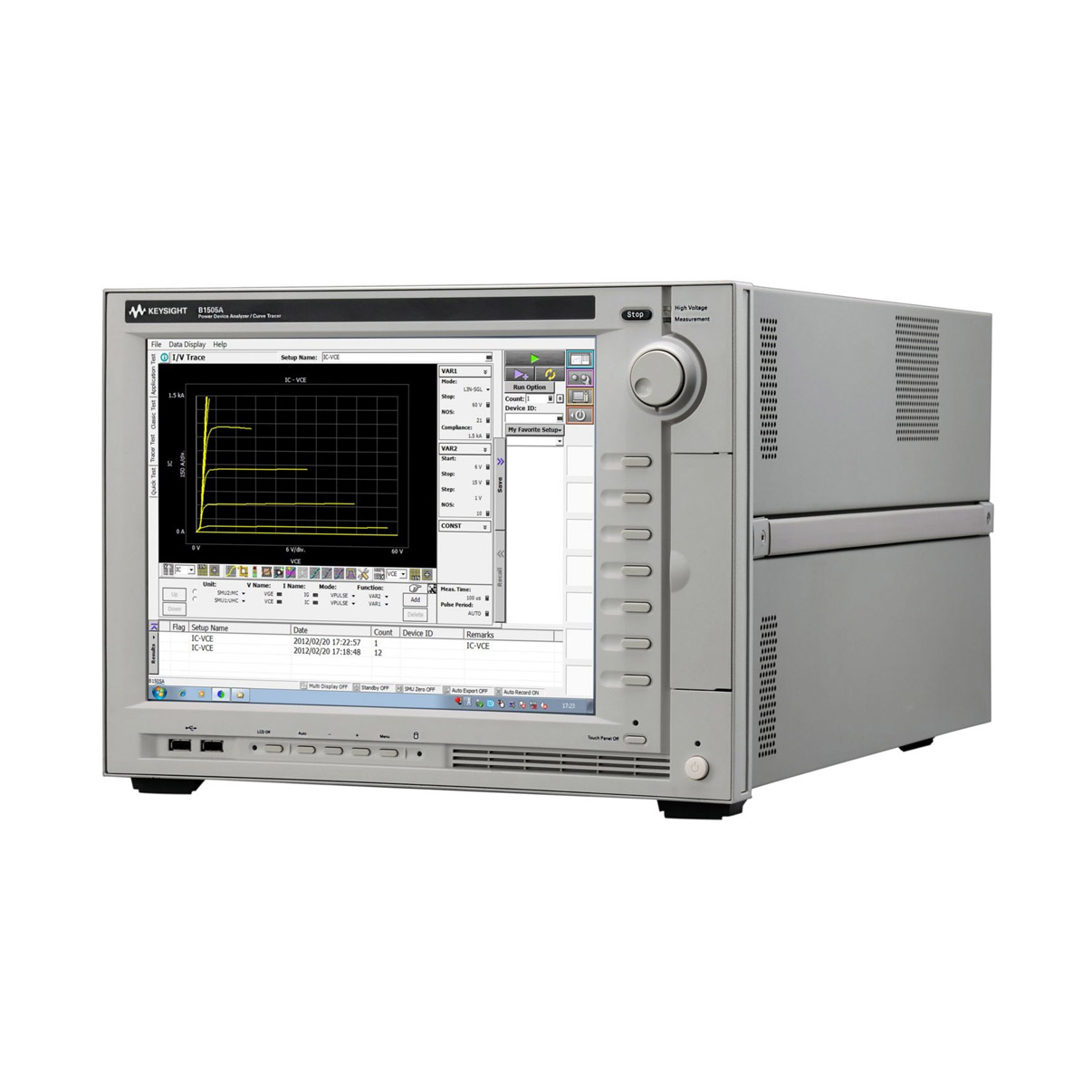

B1505A 软件环境以 Microsoft® Windows® 7 操作系统为基础，包括曲线追踪仪，支持用户检测器件特征和探测器件故障。如同使用曲线追踪仪一样，B1505A 提供旋钮控制可变扫描功能，可对参数（例如击穿电压）进行实时测量。B1505A 还提供“示波器查看功能”，可直观地帮助操作人员优化应用于器件的电压和电流。测量设置信息和数据可自动存储到 B1505A 的内置硬盘，并复制到 USB 闪存和其他便携存储器件。将器件测量结果汇总之后，测量数据可轻松复制到工程报告中。
强大的测试夹具解决方案对于确保操作人员安全（由于生成的高电压和强电流）和支持各种功率器件封装类型极为重要。以前的传统曲线追踪仪受功率器件大小的限制，无法对某些功率器件进行测试，而且有时为了测试某一器件必须临时装配适配器。然而不论器件的大小或形状如何，B1505A 的测试夹具可连接各种器件，例如功率 MOSFET、二极管和 IGBT 等。这可以通过大型测试夹具适配器和定制的测试夹具模块来实现。此外，测试夹具的内置互锁机制可确保在测试器件过程中安全地应用高电压和强电流。
安捷伦可提供一个转换套件，使现有的 B1500A 用户将其 B1500A 主机转换为 B1505A 主机。这使当前的 B1500A 用户能够以较低的成本扩展现有仪器的电压和电流测量功能。

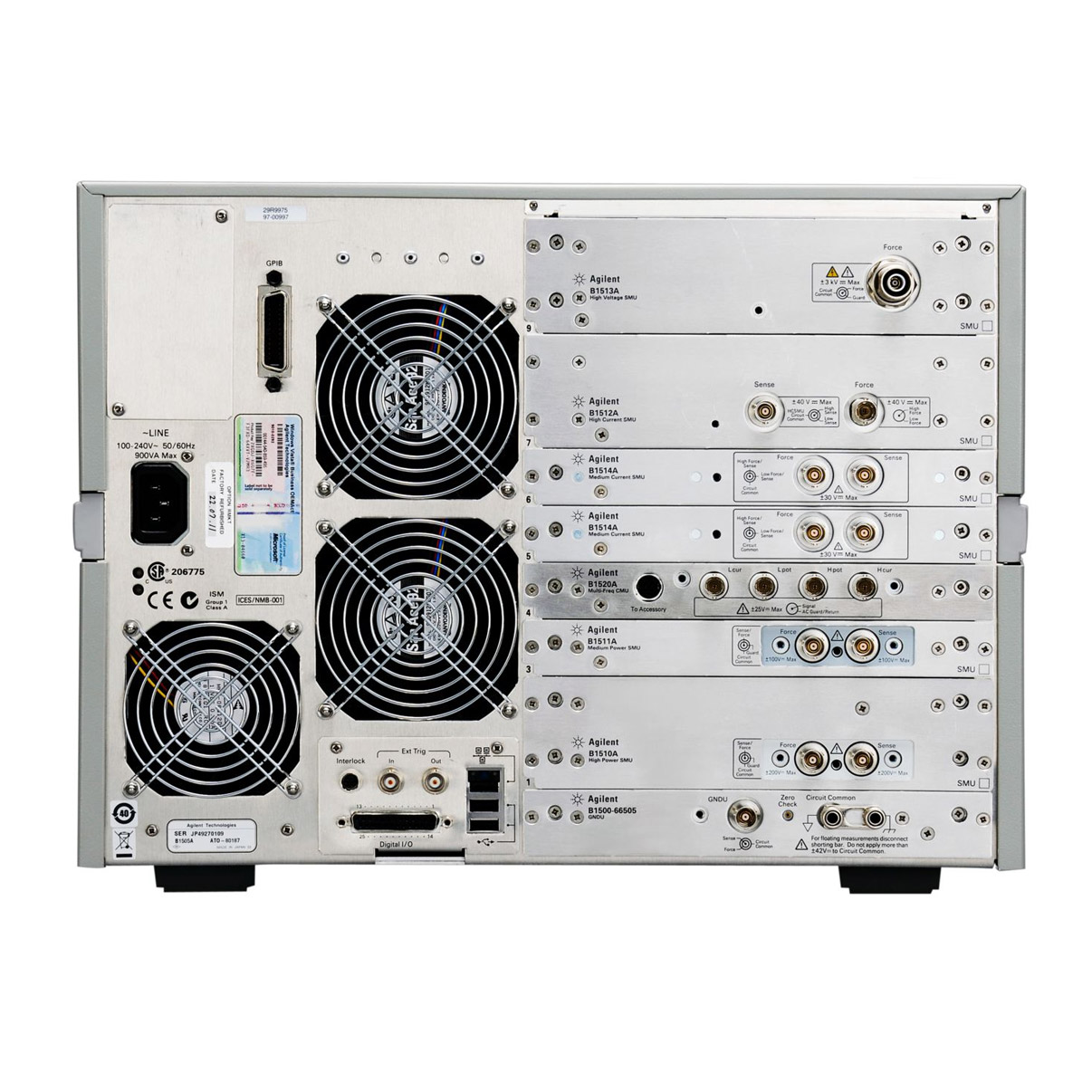

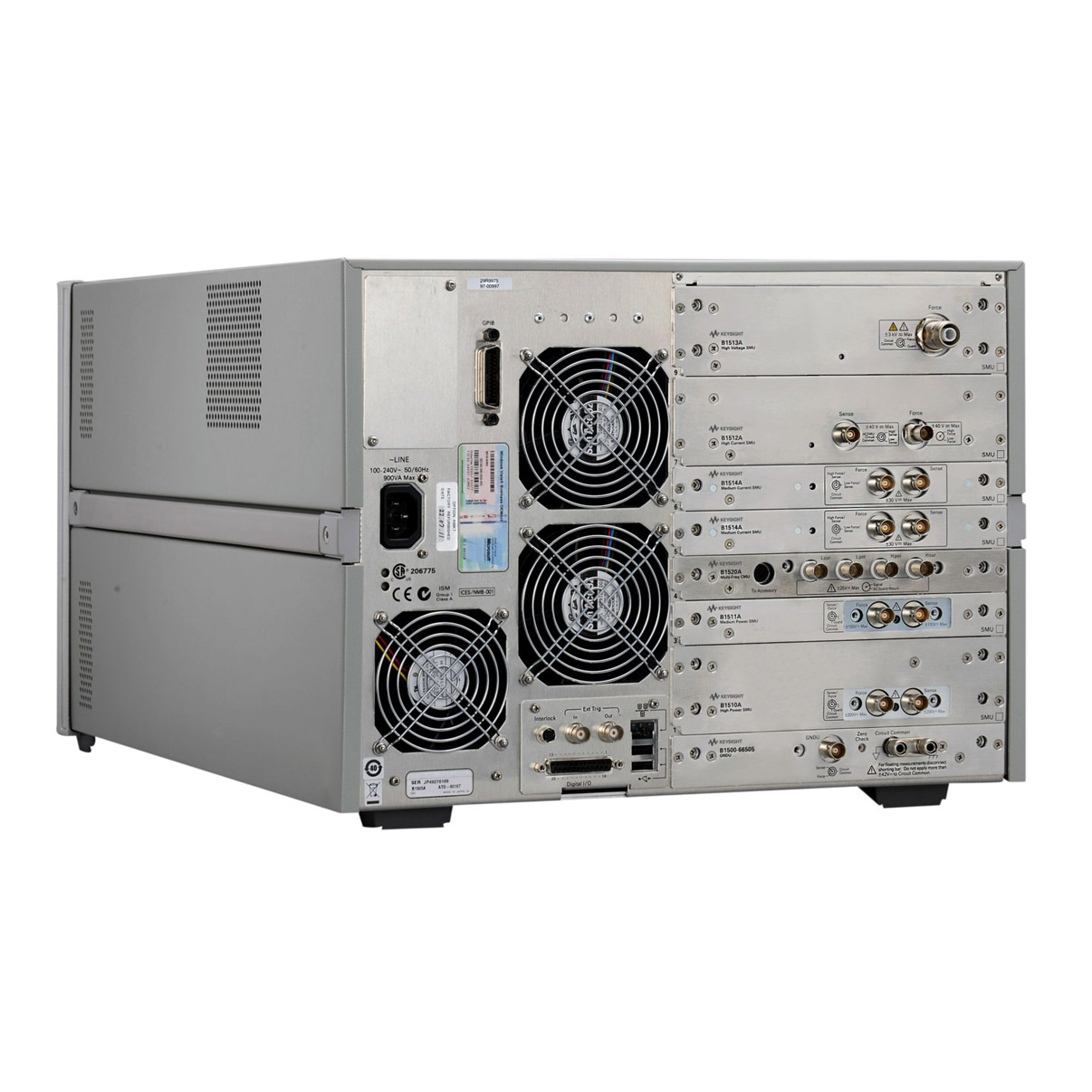

| 测量资源 | 所需模块/扩展器 | 所需插槽数 | 主要技术指标 |
| 高功率 SMU（HPSMU） | B1510A HPSMU | 2 | 高达 200 V、1 A，10 fA 电流分辨率 |
| 中等功率 SMU（MPSMU） | B1511A MPSMU | 1 | 高达 100 V、100 mA，10 fA 电流分辨率 |
| 强电流 SMU（HCSMU） | B1512A HCSMU | 2 | 20 A/20 V（脉冲）；1 A/40 V（直流）*1 |
| 高电压 SMU（HVSMU） | B1513B HVSMU | 2 | 1500 V/8 mA；3000 V/4 mA（脉冲和直流） |
| 中等电流 SMU（MCSMU） | B1514A MCSMU | 1 | 1 A/30 V（脉冲）；100 mA/30 V（直流） |
| 多频电容测量单元（MFCMU） | B1520A MFCMU | 1 | 1 kHz 至 5 MHz；0 至 ±25 V，使用 MFCMU 内部直流偏置 0 至 ±3000 V，使用 HVSMU 和高电压偏置 T 型接头 |
| 高电压中等电流单元（HVMCU） | M1266A HVSMU 电流扩展器、 B1513B HVSMU 和两个 B1514A MCSMU/B1512A HCSMU | 4 - 6 | ±1500 V / 2.5 A（脉冲），±2200 V/ 1.1 A（脉冲） |
| 超强电流单元（UHCU） | N1265A 超强电流扩展器/夹具 和两个 B1514A MCSMU/B1512A HCSMU | 2 - 4 | 1500 A/ 60 V（脉冲），22.5 kW 峰值功率、 ±500 A / 60 V（脉冲），7.5 kW 峰值功率 |
| 超高电压单元（UHVU） | N1268A 超高电压扩展器 和两个 B1514A MCSMU 或 B1512A HCSMU 和 B1514A MCSMU 组合 | 2 - 3 | 10 kV/10 mA（直流），10 kV/ 20 mA（脉冲） |
*1. 使用两个 HCSMU 和双 HCSMU 组合适配器，当前的范围可扩展至 40 A/20 V（脉冲）和 2 A/40 V（直流）。
