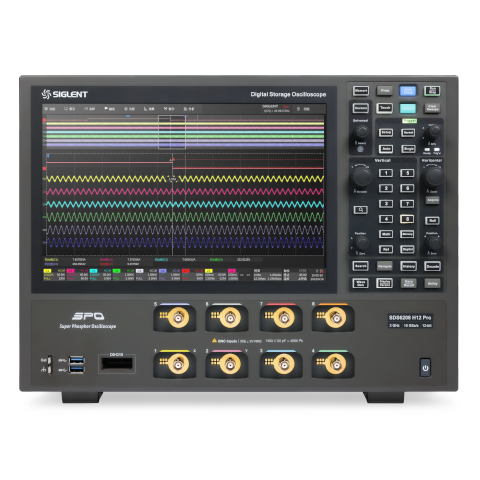

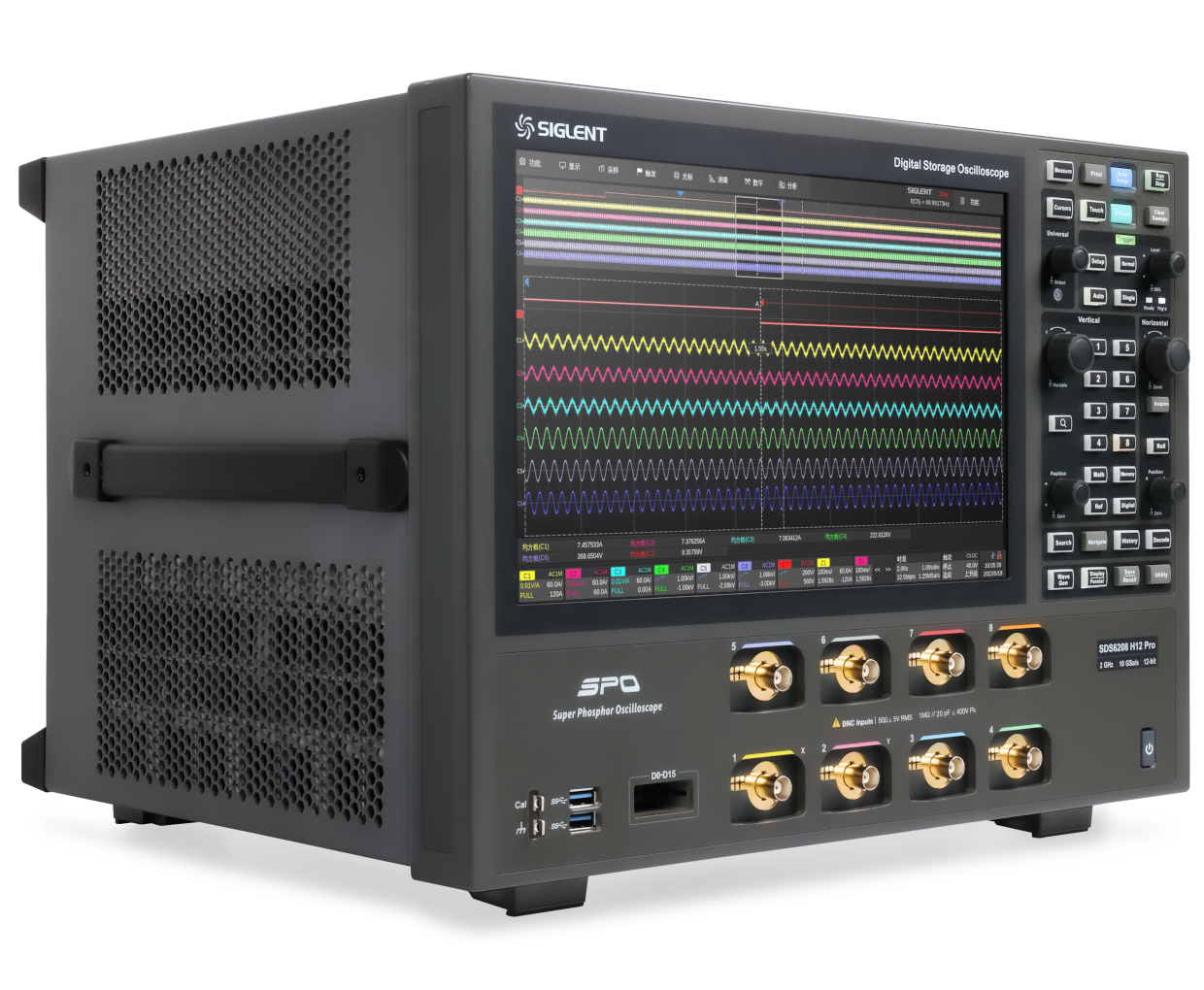

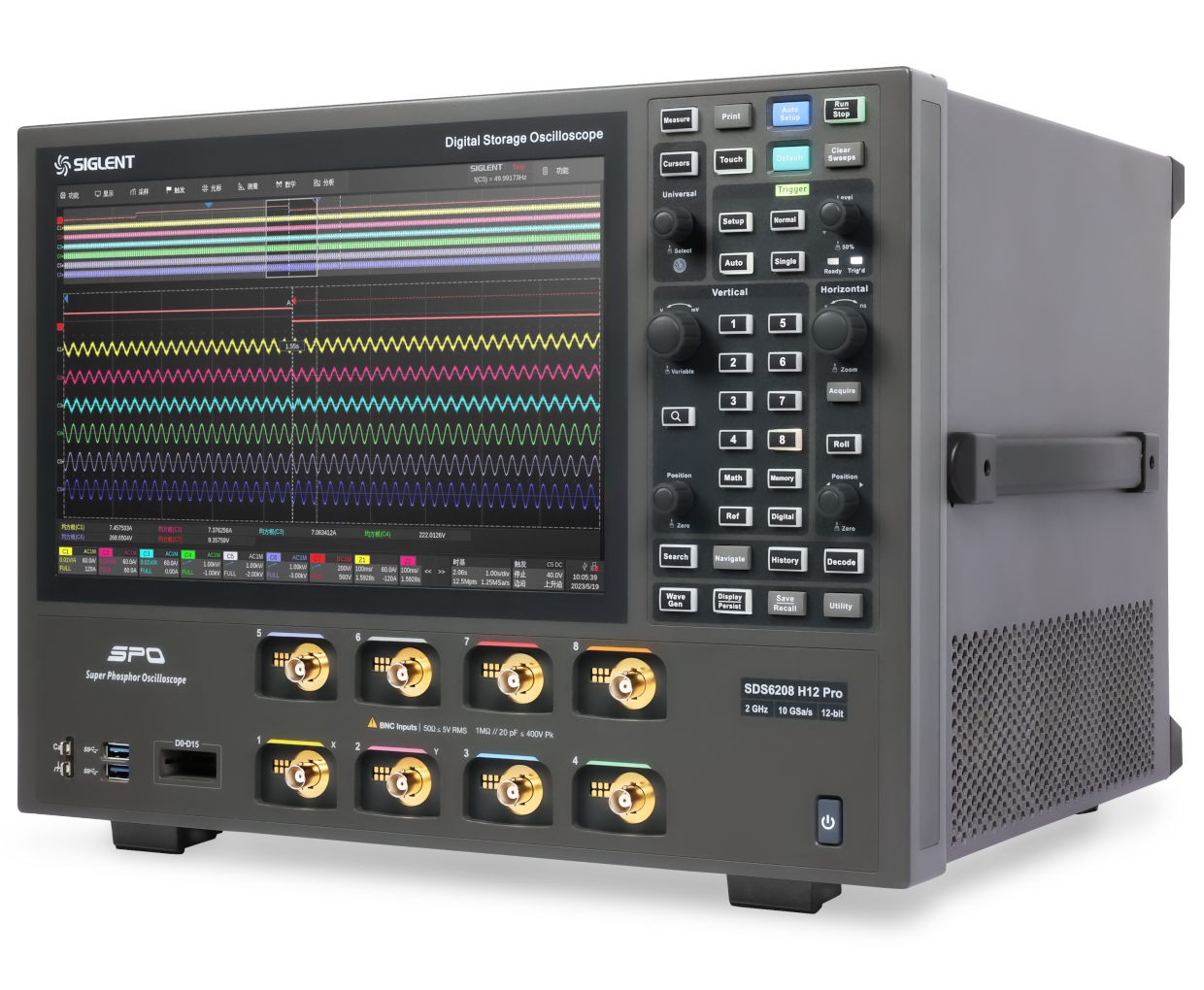

SDS6000 Pro系列高分辨率示波器
Item No.: SDS6000 Pro
产品简介
SDS6000 Pro系列示波器以高性能著称，带宽从350 MHz至2 GHz不等，提供4或8通道加扩展选项，满足复杂测试需求。高达10 GSa/s的采样率和750,000 wfm/s的波形捕获率，确保信号细节不遗漏。标配丰富的选件软件，如Manchester、I2S、CAN FD等协议解码，适合汽车电子及高速通信领域。
主要特性
带宽：350 MHz（仅4通道）, 500 MHz, 1 GHz, 2 GHz
垂直分辨率：12-bit（H12）/10-bit（H10）
低本底噪声：在 2 GHz全带宽下低至153 μVrms
实时采样率： 10 GSa/s（2GHz带宽或8通道型号）
存储深度： 500 Mpts（2GHz带宽或8通道型号）
波形刷新率：750,000 wfm/s（Sequence模式）
- 产品介绍
- 参数型号
产品参数
| 模拟带宽 | 通道数 |
| 350 MHz, 500 MHz, 1 GHz, 2 GHz | 4 + EXT, 8 + EXT |
| 最高实时采样率 | 垂直分辨率 |
| 5 GSa/s, 10 GSa/s | 10-bit, 12-bit |
| 最大存储深度 | 最高波形捕获率 |
| 250 Mpts/ch, 500 Mpts/ch | 750,000 wfm/s |
| 屏幕尺寸 | 接口 |
| 12.1 英寸电容式触摸显示屏，分辨率1280*800 | USB 3.0 Host x2，USB 2.0 Host x2，USB 2.0 Device，LAN，micro SD卡, HDMI, 外触发输入，辅助输出(TRIG OUT，PASS/FAIL),10 MHz In（仅8通道），10 MHz Out（仅8通道），AWG（仅8通道） |
| 测量 | 数据分析和数据处理工具 |

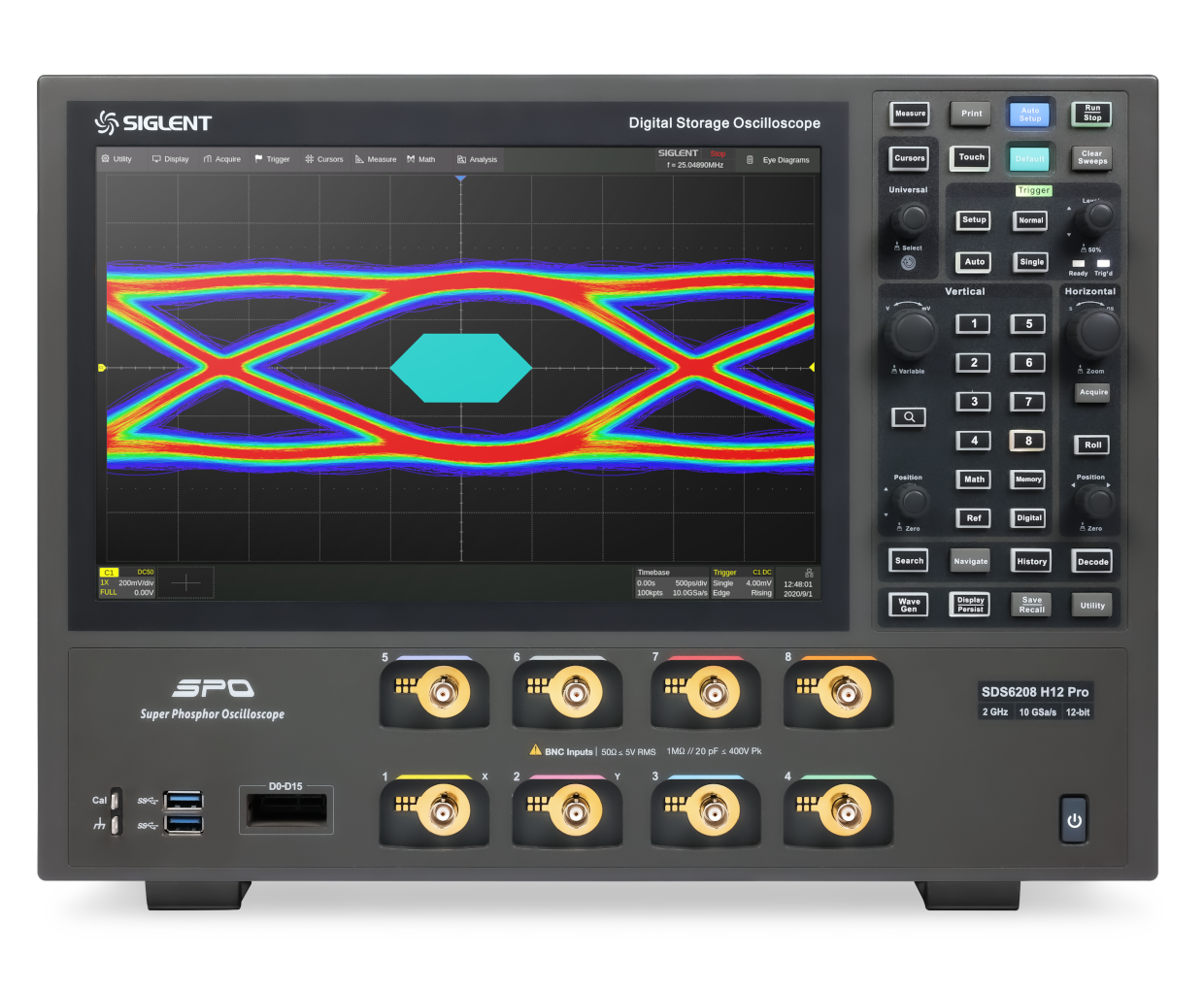

| 超过50种参数测量，并支持直方图和趋势图统计 | 搜索、导航、历史、模板测试、数字万用表、波特图、电源分析（选配）、波形直方图、计数器、抖动和眼图分析（选配） |
| 触发类型 | 串行触发与解码（标配） |
| 边沿（Edge）、斜率（Slope）、脉宽（Pulse width）、窗口（Window）、欠幅（Runt）、间隔（Interval）、超时（Dropout）、码型（Pattern）、视频（Video）、第N边沿、延迟、建立/保持时间、串行触发 | I2C, SPI, UART, CAN, LIN |
| 串行触发和解码（选配） | 数字通道 |
| CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester（仅解码）,ARINC429（仅解码） | 16路数字通道。购买16路逻辑分析仪探头SPL2016，可实现16路数字通道采集功能 |
| 信号发生器 | 标配探头 |
| 最高输出频率25 MHz | 500 MHz，每通道 1 套 |
| SDS6000 Pro系列4通道型号需购买外置信号源（SAG1021I）搭配使用；8通道型号内置信号源，需购买任意波形发生器软件选件使用 | 高带宽无源探头SP6150A 2 套（仅适用于1GHz及以上带宽型号） |
